Kortlægning med drone

Et aktuelt overblik, du kan måle og planlægge ud fra

Skal du opmåle et areal, beregne materialemængder eller skabe overblik over en ejendom? SIGTBAR kortlægger bygninger og terræn med drone og omsætter optagelserne til kort, 3D-modeller og målinger, der passer til din opgave.

Du får et samlet grundlag for at forstå de aktuelle forhold, afgrænse opgaver og koordinere arbejdet med drift, entreprenører og rådgivere.

Få vurderet en opgave →

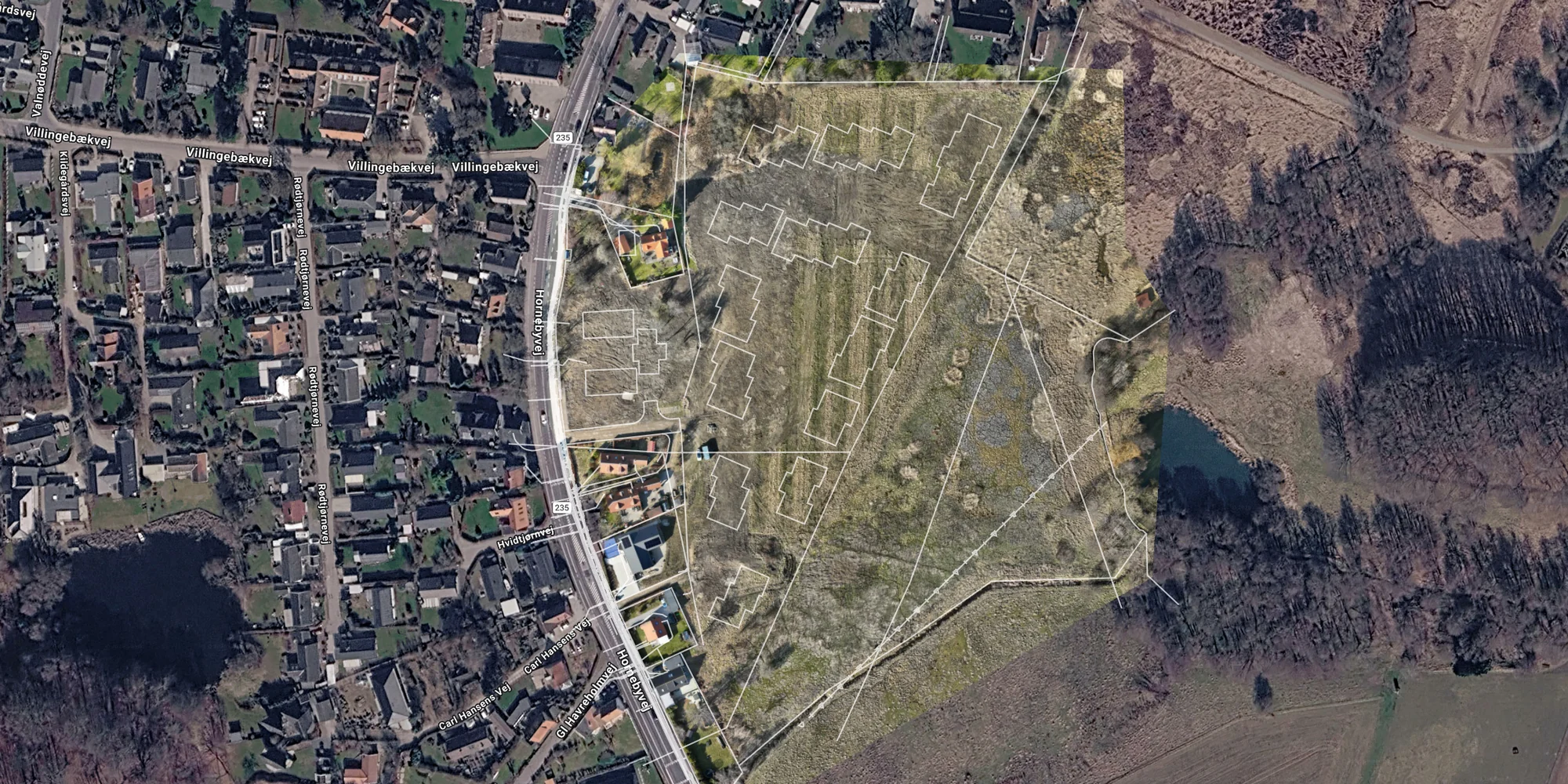

Ortofoto ved Hornebyvej med projekteringstegning, der viser byggefelt og skel.

Projekteringstegning med byggefelt og skel sammenholdt med dronebaseret ortofoto ved Hornebyvej.

Ortofoto og 3D-modeller

Et ortofoto er et detaljeret, målfast luftfoto, der viser området ovenfra. Det giver overblik over bygninger, belægninger, grønne områder og adgangsforhold.

En 3D-model viser også bygningernes og terrænets form og højdeforskelle. Den kan bruges til at undersøge området fra flere vinkler og forstå forhold, som er vanskelige at aflæse på et almindeligt kort.

Ved gentagne kortlægninger kan ortofoto fra forskellige datoer sammenlignes. Det gør det lettere at følge ændringer i arealer, terræn og anlæg og dokumentere projektets udvikling over tid.

Opmåling og mængder

Få dokumenteret afstande, arealer, højdeforskelle og hældninger eller beregnet volumen af eksempelvis materialeoplag.

Målingerne kan bruges til planlægning, tilbudsgrundlag og mængdeopgørelser. Vi afklarer på forhånd, hvad du skal bruge tallene til, så dataindsamling og leverance tilpasses behovet.

Et højdekort viser terrænets højder og gør det lettere at forstå niveauforskelle, fald og lavninger. Det kan bruges som grundlag for planlægning af terrænregulering og gravearbejde.

Arealregistrering og drift

Få kortlagt belægninger, grønne områder og andre arealer, der indgår i ejendommens drift. Kortet kan bruges til at afgrænse vedligeholdelsesopgaver, opgøre arealer og udarbejde drifts- og vinterdriftskort.

Med mange års erfaring fra teknisk bygningsdrift ved jeg, hvor vigtigt det er, at arealer og opgaver er tydeligt afgrænset. Det gør materialet lettere at bruge i planlægningen og i samarbejdet med medarbejdere og eksterne leverandører.

Sammenhold tegninger med virkeligheden

Situationsplaner og projekteringstegninger kan lægges oven på ortofotoet, så planlagte byggefelter, bygningsplaceringer og skellinjer fra tegningsgrundlaget ses i sammenhæng med de aktuelle forhold.

Det giver et fælles visuelt grundlag for planlægning og dialog mellem bygherre, rådgivere og entreprenører.

Anvendelser

Hvornår er kortlægning relevant?

Før bygge- og anlægsarbejde, når området skal opmåles og opgaver planlægges.
Ved arealopgørelser og afgrænsning af drifts- og vedligeholdelsesopgaver.
Ved opgørelse af materialeoplag og beregning af mængder.
Når bygherre, rådgivere og entreprenører har brug for et fælles, aktuelt overblik.
Ved dokumentation af udførte arealer og anlæg til aflevering og videre drift.

Leverance

Et grundlag, der passer til opgaven

Leverancen kan omfatte ortofoto, højdekort, 3D-model og en kortlægnings- eller mængderapport med de aftalte målinger og registreringer. Digital levering kan aftales, så kort, modeller og rapporter er samlet ét sted.

Målegrundlag og nøjagtighed

Vi aftaler behovet for nøjagtighed og tilpasser dataindsamlingen til opgaven. RTK-positionering, indmålte referencepunkter og uafhængige kontrolpunkter kan indgå, når opgaven kræver det.

Data til videre arbejde i CAD og GIS

Efter aftale kan data leveres som ortofoto og højdemodel i GeoTIFF, punktsky i LAS eller XYZ, højdekurver i DXF og 3D-model i OBJ til videre arbejde i CAD og GIS.

Vi aftaler filformater, koordinatsystem og behov for nøjagtighed, så leverancen passer til opgaven og modtagerens software.

FAQ

Ofte stillede spørgsmål

Hvad koster kortlægning med drone?

Prisen afhænger af områdets størrelse, de ønskede målinger og leverancen. Send området eller adressen og fortæl, hvad materialet skal bruges til, så giver vi et konkret tilbud.

Hvordan sikres og kontrolleres målingernes nøjagtighed?

Nøjagtigheden afhænger af opgaven og metoden til dataindsamling og behandling. Vi afklarer behovet på forhånd, så målegrundlaget og leverancen passer til den videre anvendelse.

RTK forbedrer positioneringen af droneoptagelserne. Indmålte referencepunkter (GCP) kan bruges til at forankre kort og modeller i det aftalte koordinatsystem. Uafhængige kontrolpunkter (CP) bruges til at kontrollere resultatets nøjagtighed og indgår ikke i tilpasningen af modellen. Metode og omfang aftales ud fra opgaven.

Kan materialet bruges i CAD og GIS?

Ja, efter aftale kan vi levere ortofoto og højdemodeller i GeoTIFF, punktskyer i LAS eller XYZ, højdekurver i DXF og 3D-modeller i OBJ. Filformater og koordinatsystem aftales, så data passer til modtagerens software.

Kan kortlægningen gentages, så ændringer kan sammenlignes?

Ja. Ortofoto og målinger fra forskellige datoer kan bruges til at følge ændringer i arealer, terræn og anlæg. Vi planlægger indsamlingen, så materialet egner sig til sammenligning over tid.

Kontakt

Hvad skal du have overblik over?

Send adressen eller området og fortæl, hvad materialet skal bruges til. Så afklarer vi den relevante løsning og vender tilbage med et konkret tilbud.

Kontakt SIGTBAR →Se et eksempel på kortlægning →
